100KVA/100KV試驗變壓器
更新：2014-11-23 15:55:46??????點擊：
- 說明書下載：???
- 型號：???JHYDJ
產品介紹

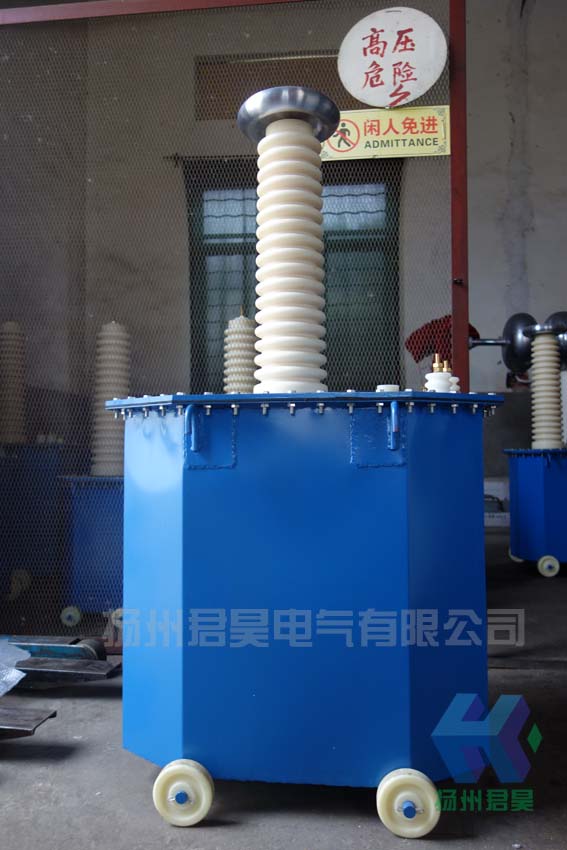

大變壓器高度約1.4米左右
XC/TC試驗變壓器控制箱（臺）是由接觸式調壓器（50kVA以上為電動柱式調壓器）及其控制、保護、測量、信號電路組成。它是通過接入220V或380V工頻電源，調節調壓器（即試驗變壓器的輸入電壓），以獲得所需要的試驗高壓電壓值。
美倫其工作原理見圖1：
—————————————————————————————————————————————————————
XC變壓器控制箱（臺）的容量是與調壓器是與調壓器的容量而標稱，如果和試驗變壓器（短時30min以內工作制）配套工作，可根據中華人民共和國電力行業標準“DL474.4-92”之規定：P0=0.75P選配。式中P0—試驗變壓器容量；P—調壓器容量。如用于電器專業工廠產品作批量試驗，調壓器容量應等于試驗變壓器容量，即：P0=P—————————————————————————————————————————————————————
100KVA/100KV試驗變壓器操作指南
在操作之前應根據不同被試品的容量、電壓等級，先計算好最大工作電流，并調整電流保護器。其試驗接線應參考本說明書中圖1或試驗變壓器中相關的連接示意圖，接地端應良好接地（以下視耐壓試驗為例）。
1、連接電源（箱式為插座式電源，臺式為接線柱式電源），并將調壓器手柄旋至零位處，零位開關閉合，零位指示燈（黃燈）亮，（也稱調壓器零位輸出狀態指示）；
2、按下啟動按鈕（綠色），接觸器吸合，調壓器受電，同時工作指示燈（紅燈）亮，并發出警報聲（警報聲隨調壓器離開零位后，報警聲光才能停止）；
3、順時針緩慢均勻地旋轉調壓器手柄，并密切注視儀表讀數，當升到所需高壓電壓值時，應停止旋轉手炳，并及時按下計時按鈕（黃色），此時，數顯時間繼電器順計時顯示時間（計時單位為“s”，秒），當到達設定的時間，控制箱（臺）內發出聲光報警，及時將調壓器手柄反方向旋轉，直至調壓器回零為止，解除計時按鈕，；
4、在升壓或耐壓試驗過程中，如出現短路、閃絡、擊穿等過電流時，電流繼電器保護跳閘，調壓器自動斷電，表示被試品不合格，此時應將調壓器回零，切斷電源，檢查被試品。
—————————————————————————————————————————————————————
使用與維護1、美倫開箱驗收時，應檢查主控回路接線是否松動，調壓器電刷是否接觸良好；
2、長期不用時，使用前應用500V兆歐表測量絕緣電阻，其阻值不低于0.5MΩ；
3、電源電壓應符合箱（臺）銘牌上的輸入電壓值；
4、本箱（臺）設有過電流保護，出廠已調整為額定電流的80%。用于小負載時，應根據被試品的額定容量電流重新設定；
5、使用完畢后，應關好箱（臺）門蓋，以保持箱（臺）內部清潔。—————————————————————————————————————————————————————
使用條件
1、環境溫度：0—40℃
2、海拔高度：＜4200m；
3、相對濕度：＜85%；
4、工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
100KVA/100KV試驗變壓器，油浸式試驗變壓器，廠家專業生產。
