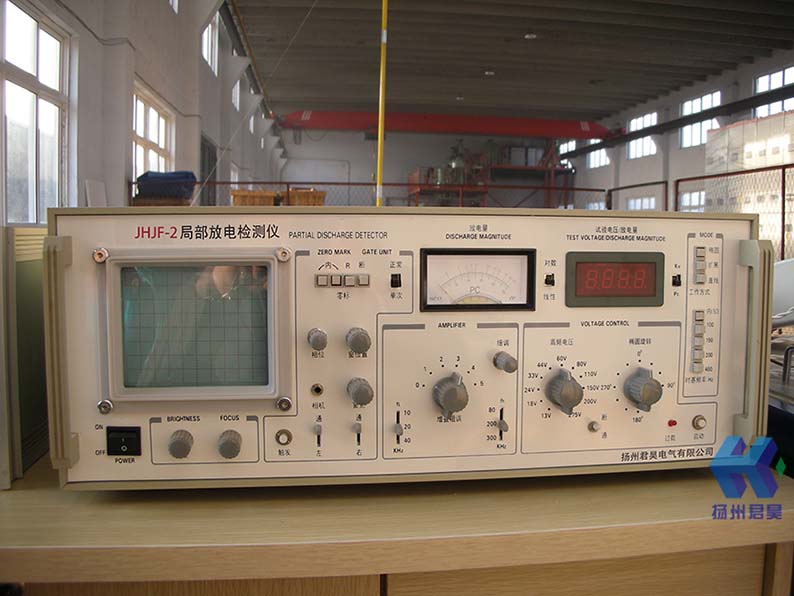

JHJF-2多通道局部放電檢測儀
- 說明書下載：???
- 型號：???JHJF-2
產品概述
JHJF-2多通道局部放電檢測儀檢測靈敏度高，試樣電容復蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量，指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。是電力部門、制造廠商和科研院所等單位廣泛使用的實用的局部放電測試儀器。
—————————————————————————————————————————————————————
產品別稱
局部放電測試儀、局部放電檢測系統、局部放電在線監測、局部放電試驗、局部放電測試、局部放電檢測
—————————————————————————————————————————————————————
技術指標
1、可測試品的電容量范圍6PF~250μF。
2、檢測靈敏度允許電流（見表一）：
表一、檢測靈敏度及輸入單元允許電流值。
|
輸入單 元序號 |
調諧電容范圍 |
靈敏度（PC） （不平衡電路） |
允許電流有效值 |
|
|
不平衡電路 |
平衡電路 |
|||
|
1 |
0～25～100PF |
0.02 |
30mA |
0.25A |
|
2 |
25～100～400PF |
0.04 |
50mA |
0.5A |
|
3 |
100～400～1500PF |
0.06 |
120mA |
1A |
|
4 |
400～1500～6000PF |
0.1 |
0.25A |
2A |
|
5 |
1500～6000～25000PF |
0.2 |
0.5A |
4A |
|
6 |
0.006～0.025～0.1μF |
0.3 |
1A |
8A |
|
7 |
0.025～0.1～0.4μF |
0.5 |
2A |
15A |
|
8 |
0.1～0.4～1.5μF |
1 |
4A |
30A |
|
9 |
0.4～1.5～6.0μF |
1.5 |
8A |
60A |
|
10 |
1.5～6.0～25μF |
2.5 |
15A |
120A |
|
11 |
6.0～25～60μF |
5 |
25A |
200A |
|
12 |
25～60～250μF |
10 |
50A |
300A |
|
7R |
電阻 |
0.5 |
2A |
15A |
3、測量通道：3路（標準）
4、橢圓掃描時基：
（1）頻率50（內）、100、150、200、400HZ。
（2）旋轉：以30°為一檔。
（3）工作方法：橢圓－擴展－直線。
（4）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率<1伏安，并有過載自動保護裝置。
5、顯示單元
采用124×104mm2矩形示波管，有亮度與聚焦調節旋紐。
6、放大器
（1）3dB低頻端頻率fL：10、20、40KHZ任選。
（2）3dB高頻端頻率fH：80、200、300KHZ任選。
（3）增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB。
（4）正負脈沖響應不對稱性<1dB。
7、時間窗
（1）窗寬：可調，50HZ下15°～ 150°。
（2）窗位置：每一窗可旋轉0°～ 170°。
（3）兩個時間窗可分別或同時開。
（4）具有一次性轟擊裝置，轟擊時間約20ms（供拍照用）。
8、脈沖峰值表
（1）線性刻度指針式表頭0—100 誤差±5%（以滿刻度計）。
（2）對數刻度指針式表頭0—10—100 誤差±5%（以滿刻度計）。
（3）數字表頭：以3位半LED數字表顯示
0—100 誤差：±3%（以滿刻度計）。
9、試驗電壓表
（1）量程100KV（用100KV電壓表電阻R）。
（2）顯示：3位半數字電壓表。
（3）誤差：±3%。
10、零標系統
（1）內部零標發生器的零標志可變換極性，并可旋轉0～180°以使本電壓電阻R產生的真零標位置極性相符。
（2）零標志與所有橢圓掃描頻率相一致。
11、結構
（1）體積530×550×220mm3
（2）重量：約22KG。
