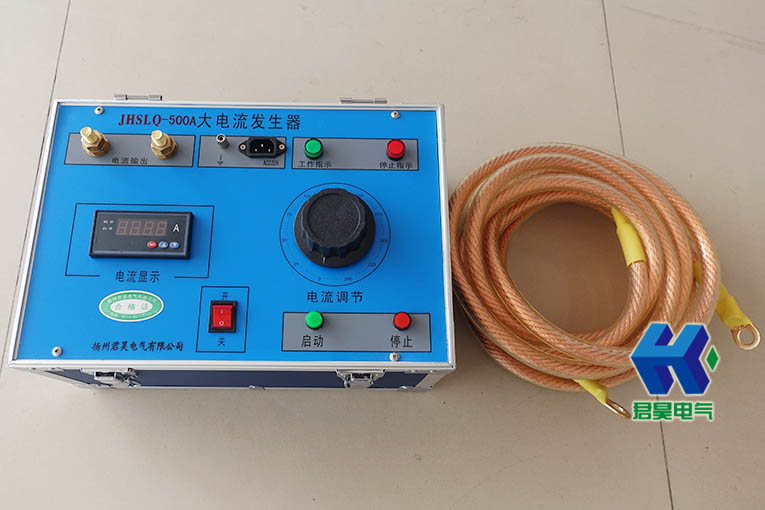

JHSLQ-500A升流器|大電流發生器
- 說明書下載：???揚州君昊
- 型號：???JHSLQ-500A
500A升流器|大電流發生器產品簡介
JHSLQ-500A系列大電流發生器產品根據輸出電流大小采用分體或一體式結構，產品相對體積小、重量輕。本產品還具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、工作可靠、操作簡便、安全等特點。是進行升流或溫升試驗較理想的設備。
JHSLQ-500A系列大電流發生器是根據電力部門和工礦企業在電氣設備試驗各種開關、電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的專用設備。
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
大電流發生器產品別稱
升流器、智能大電流發生器、程控大電流發生器、便攜式多功能大電流發生器
—————————————————————————————————————————————————————
500A升流器|大電流發生器工作環境
1、 工作電源：220V或380V ±10% 50HZ
2、 環境溫度：—10℃—40℃
3、 產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。
—————————————————————————————————————————————————————
大電流發生器系列產品參數表
注:“升流器開口電壓”“單相或三相”“工作時間”均可定做
|
型 號 |
輸 出 容 量 （kVA） |
輸出 電流 （A） |
電源電壓 （V） |
開口電壓 （V） |
電 源 相 數 |
備 注 |
|
|
JHSLQ-500 A |
3 |
500 |
220 |
6 |
1 |
|
整體式（箱式或柜式） |
|
JHSLQ -1000 A |
6 |
1000 |
220 |
6 |
1 |
|
整體式（箱式或柜式） |
|
JHSLQ -1500 A |
9 |
1500 |
220 |
6 |
1 |
|
整體式 |
|
JHSLQ -2000 A |
12 |
2000 |
220或380 |
6 |
1 |
2 |
整體式或分體式 |
|
JHSLQ -2500 A |
15 |
2500 |
380 |
6 |
1 |
2 |
整體式或分體式 |
|
JHSLQ -3000 A |
18 |
3000 |
380 |
6 |
|
2 |
整體式或分體式 |
|
JHSLQ -4000 A |
24 |
4000 |
380 |
6 |
|
2 |
分體式 |
|
JHSLQ -5000 A |
30 |
5000 |
380 |
6 |
|
2 |
分體式 |
|
JHSLQ -6000 A |
36 |
6000 |
380 |
6 |
|
2 |
分體式 |
|
JHSLQ -8000 A |
48 |
8000 |
380 |
6 |
|
2 |
分體式 |
|
JHSLQ -10000 A |
60 |
10000 |
380 |
6 |
|
2 |
分體式 |
|
JHSLQ -12000 A |
72 |
12000 |
380 |
6 |
|
2 |
分體式 |
|
JHSLQ -15000 A |
90 |
15000 |
380 |
6 |
|
2 |
分體式 |
—————————————————————————————————————————————————————
500A升流器|大電流發生器使用方法：
1、 儀器必須有良好接地。2、 接通電源，打開開關，紅色指示燈亮，此時升流器等待升流。
3、 順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流。
4、 試驗過程中，一旦發現不正常現象，應立即切斷電源，查明原因后再進行試驗。
5、 試驗完畢，必須將調壓器回零，按空氣開關切斷電源，切斷工作電源，方向拆除試驗接線，以保證安全。
—————————————————————————————————————————————————————
500A升流器|大電流發生器注意事項：
1、 新安裝和長時間不用的時，運行前用1500兆歐表測量線圈之間和線圈對地的絕緣電阻，其電阻值不低于0.5兆歐時，方可使用。
2、 使用中升流變壓器和操作臺必須可靠接地，以保證安全。
3、 使用時應緩慢均勻升流，搬運時應避免過大的震動。
4、 調壓器與電刷接觸表面應保持清潔，視情況有90%酒精蘸棉紗擦拭干凈。
5、 本設備應置于清潔、通風、干燥和室內保存。
